Πληροφορίες προϊόντος
Για χρήση σε οποιαδήποτε εφαρμογή διαδικασίας, συμπεριλαμβανομένων των εγκαταστάσεων επεξεργασίας λυμάτων (αποβλήτων), στη βιομηχανία, στη διαχείριση νερού ή χημικών, στα τρόφιμα, στην επεξεργασία χαρτιού, πλαστικά, και πολλές άλλες βιομηχανίες.
Μιλήστε με τους ειδικούς μας εδώ στην Hanna.
ΗΙ 510 Σειρά ρυθμιστών
- Αδιάβροχη θήκη IP65 (NEMA 4X)
- Μεγάλη φωτιζόμενη οθόνη LCD
- LED δείκτες κατάστασης πολλαπλών χρωμάτων
- Ηχητικός συναγερμός
- Ελαστικό πληκτρολόγιο αφής
- Δυνατότητα εγκατάστασης σε διαφορετικές επιφάνειες
- Ψηφιακά ηλεκτρόδια
Σχετικά με το HI510

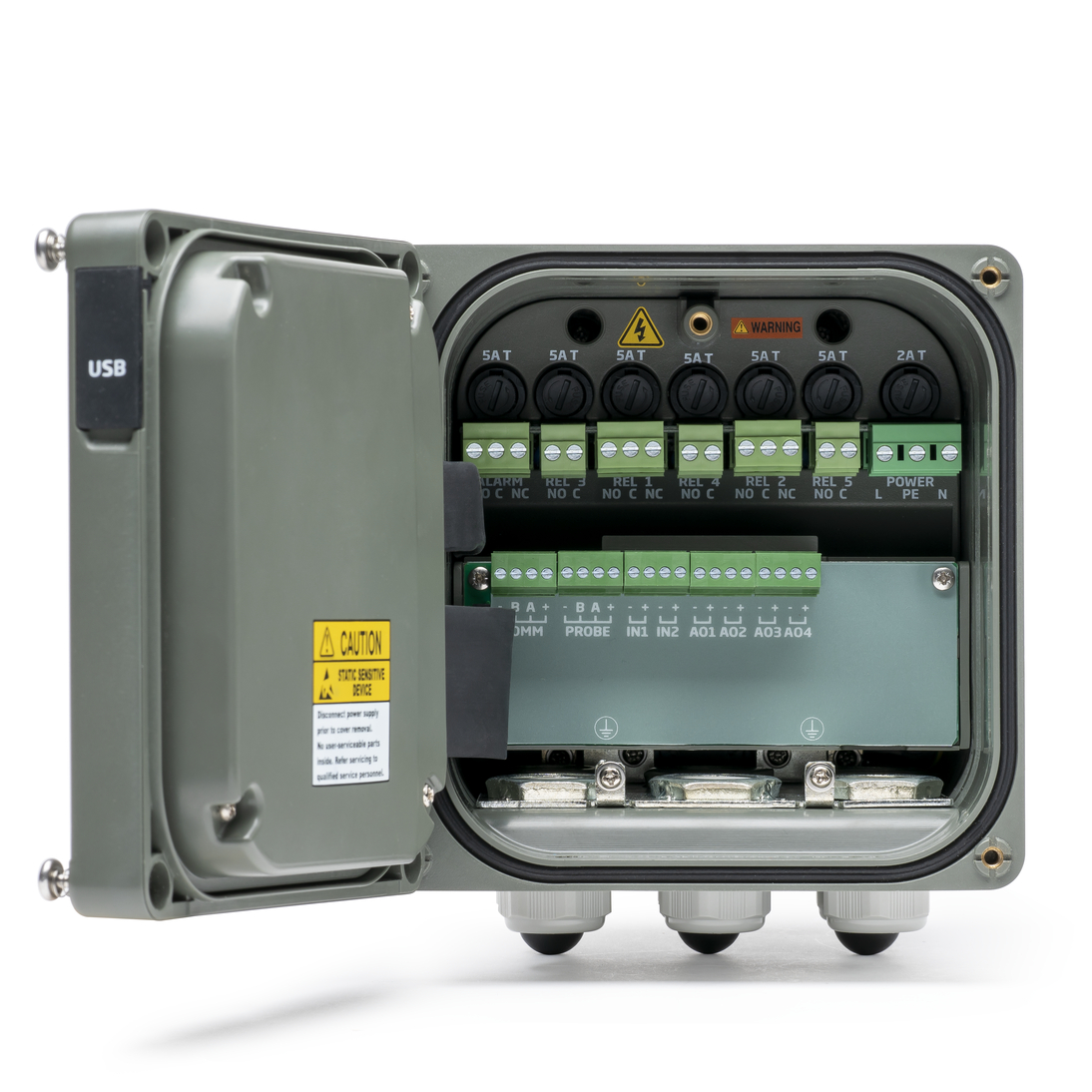

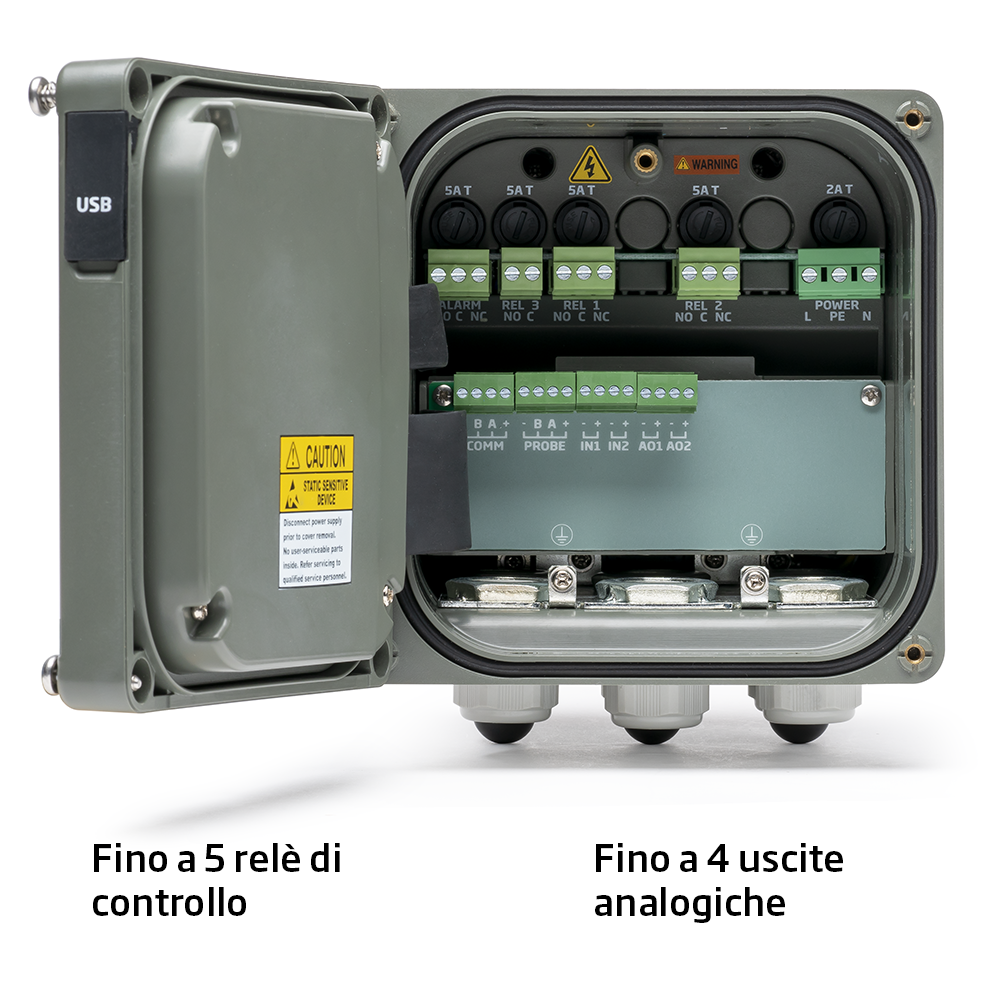

Ο ρυθμιστής διαθέτει 3 ρελέ και 2 αναλογικές εξόδους και παρέχεται με καλώδιο τροφοδοσίας 3 μ, πιστοποιητικό οργάνου και οδηγό γρήγορης αναφοράς με οδηγίες για λήψη του εγχειριδίου.
Διαθέσιμο σε δυο μοντέλα:
HI510-0320:
- 3 ρελέ
- 2 αναλογικές εξόδους
- RS485 & Modbus
- παρέχεται με καλώδιο τροφοδοσίας 3 μ
- σετ καλωδίωσης, πιστοποιητικό οργάνου και οδηγό γρήγορης αναφοράς με οδηγίες για λήψη του εγχειριδίου.
HI510-0540:
- 5 ρελέ
- 4 αναλογικές εξόδους
- RS485 & Modbus
- παρέχεται με καλώδιο τροφοδοσίας 3 μ
- σετ καλωδίωσης, πιστοποιητικό οργάνου και οδηγό γρήγορης αναφοράς με οδηγίες για λήψη του εγχειριδίου.
Γενική επισκόπηση της σειράς HI-510

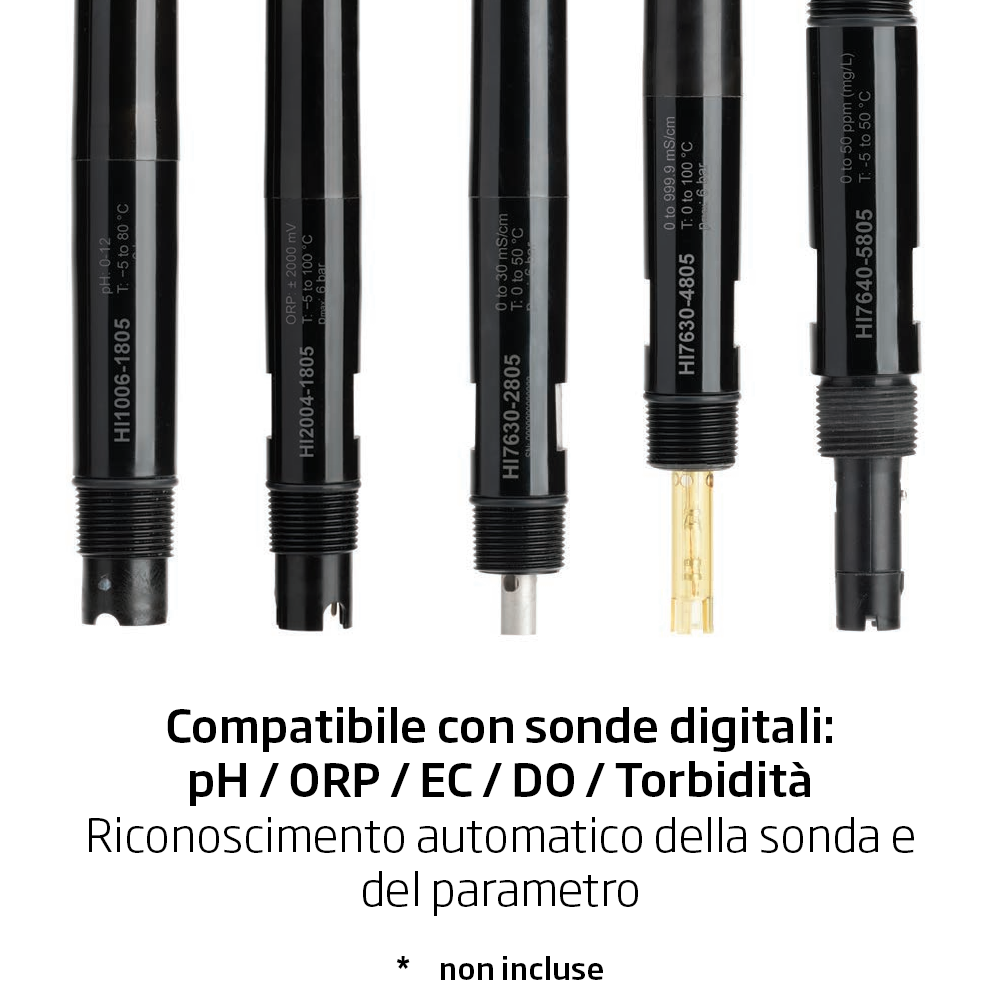

Ο ρυθμιστής διαθέτει είσοδο για το αντίστοιχο ψηφιακό ηλεκτρόδιο (EC, pH, ORP ή DO) που ανιχνεύει αυτόματα και ενημερώνει τον ρυθμιστή με την παράμετρο που μετράει.
Χρειάζεστε έναν ρυθμιστή με διπλή είσοδο και διπλή ένδειξη;
Τότε ρίξτε μια ματιά στο HI-520. Είναι ο πρώτος ρυθμιστής διπλής εισόδου της Hanna και διπλής ένδειξης που δέχεται σχεδόν οποιονδήποτε συνδυασμό συμβατών αισθητήρων.
Σχεδιασμένος να προσαρμόζεται στις ειδικές απαιτήσεις διαδικασιών, οι χρήστες έχουν την επιλογή να ενεργοποιούν ή να απενεργοποιούν κάθε κανάλι ανεξάρτητα.

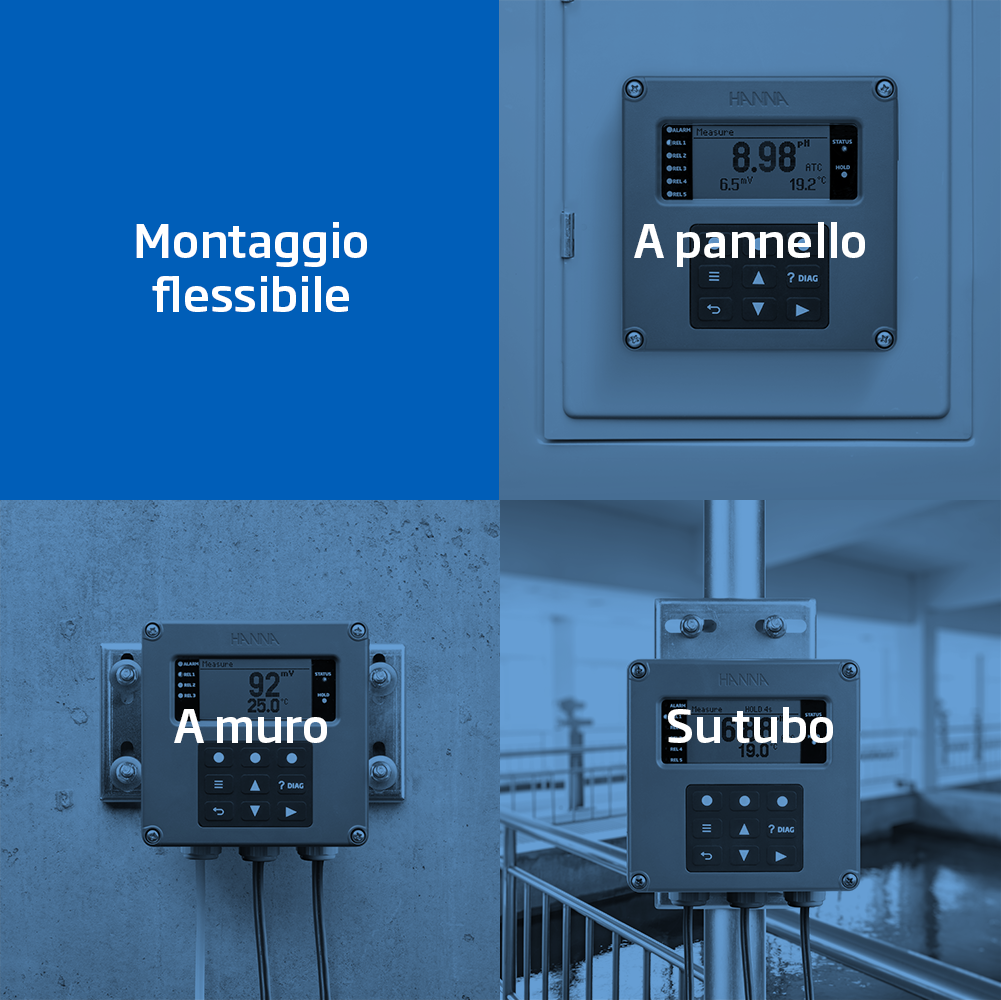

Εγκατάσταση με διαφορετικούς τρόπους!

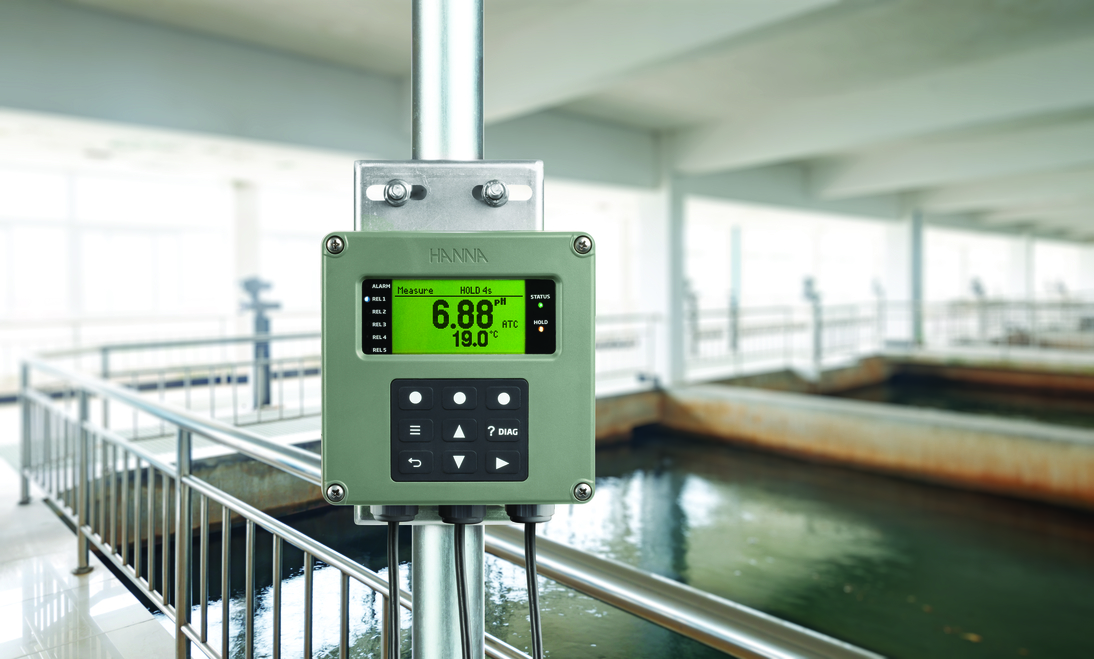

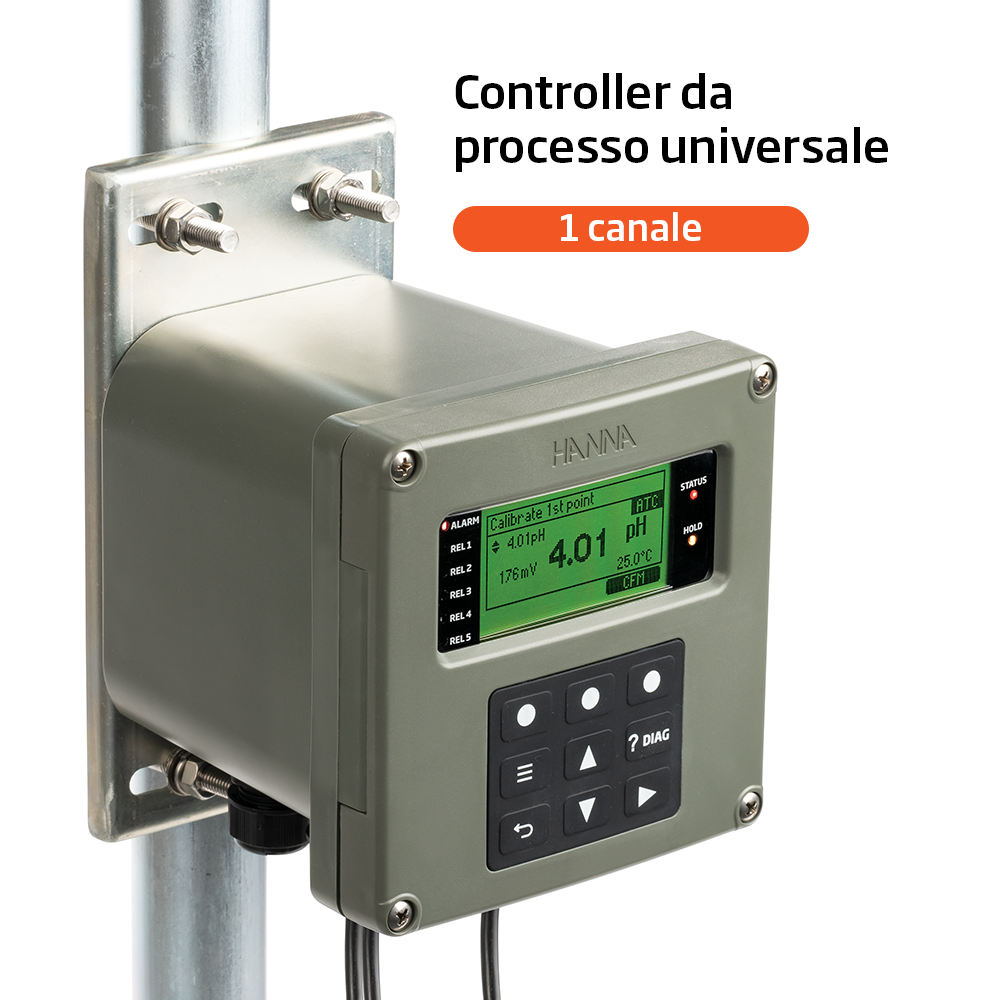

Όλοι ρυθμιστές της σειράς HΙ-510 προσφέρουν επιλογές τοποθέτησης σε τοίχο, σωλήνα και πάνελ.
Διαθέτουν μεγάλη οθόνη dot matrix με οπίσθιο φωτισμό για εύκολη προβολή, ακόμα και από μεγάλη απόσταση!
Πλήρης ενημέρωση κατάστασης οργάνου

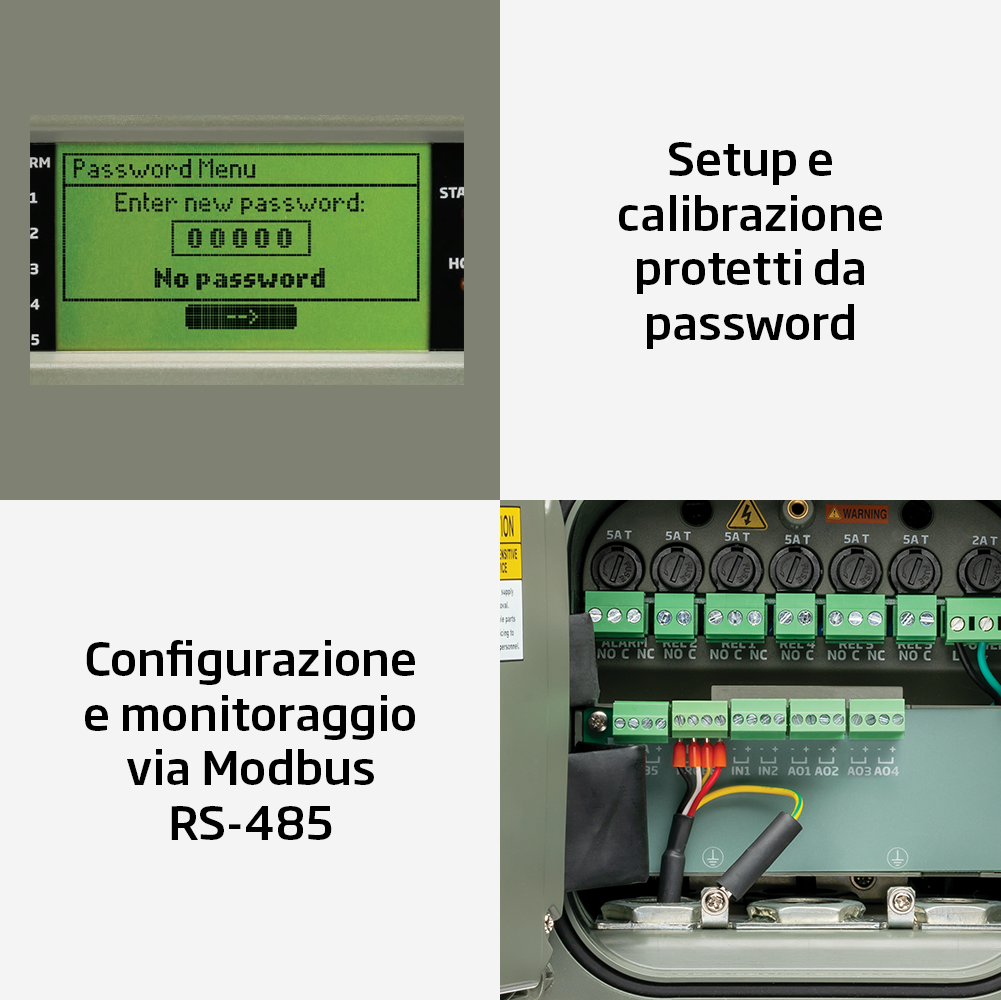

Ο ρυθμιστής χρησιμοποιεί πολυχρωματικά LED για εύκολη προβολή της κατάστασης του οργάνου, συμπεριλαμβανομένης της ενεργοποίησης του ρελέ, της λειτουργίας συναγερμού ή της κατάστασης αναμονής. Όλες οι λειτουργίες προγραμματισμού πραγματοποιούνται μέσω πληκτρολογίου από μαλακό καουτσούκ ή με σύνδεση RS485 σε έναν απομακρυσμένο υπολογιστή εποπτείας.
Χαρακτηριστικά που Εμφανίζονται στην Οθόνη

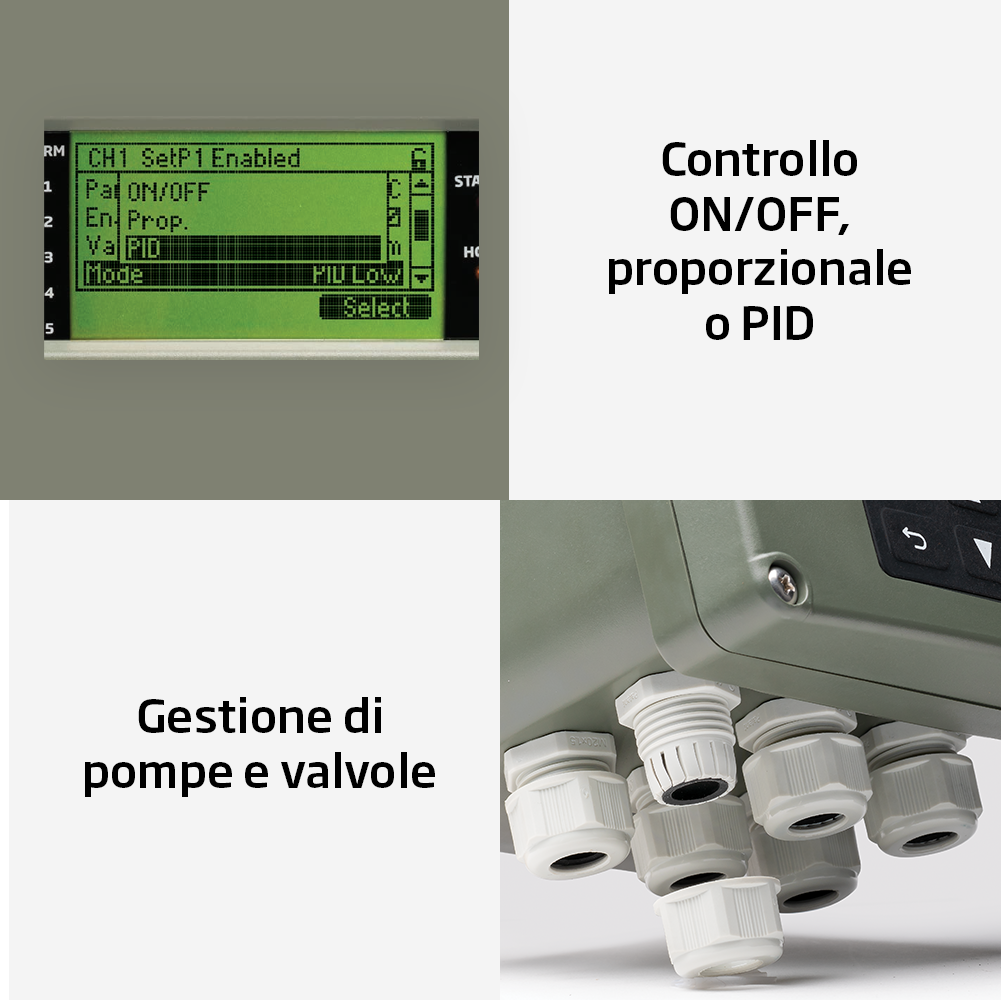

Λειτουργίες Ελέγχου
Η λειτουργία ελέγχου μπορεί να ρυθμιστεί σε On/Off, Αναλογικό ή PID.
Η λειτουργία μπορεί να ρυθμιστεί σε υψηλή ή χαμηλή περιοχή ελέγχου. Η υψηλή περιοχή ελέγχου απαιτείται αν η τιμή της διαδικασίας είναι πολύ υψηλή και χρειάζεται να μειωθεί. Η χαμηλή περιοχή ελέγχου απαιτείται αν η τιμή της διαδικασίας είναι πολύ χαμηλή και χρειάζεται να αυξηθεί.
Για έλεγχο On/Off, η ζώνη υστέρησης είναι ρυθμιζόμενη, ενώ στους αναλογικούς και PID τρόπους, η απόκλιση, η περίοδος ελέγχου και άλλες παράμετροι ρύθμισης μπορούν να ρυθμιστούν για να βελτιστοποιηθεί ο έλεγχος γύρω από ένα σημείο ρύθμισης.
Για το μοντέλο HI-520, κάθε κανάλι μπορεί να εκτελεί τον έλεγχο ανεξάρτητα ή διαδοχικά.
Λειτουργία Αναμονής
Κατά τη διάρκεια της βαθμονόμησης, καθαρισμού και ρύθμισης, ο ρυθμιστής μπαίνει αυτόματα σε λειτουργία Hold. Κατά τη διάρκεια της λειτουργίας Hold, όλες οι λειτουργίες απενεργοποιούνται. Οι αναλογικές έξοδοι μπορούν να ρυθμιστούν ώστε να πηγαίνουν σε μια σταθερή τιμή ή να παραμένουν στην τελευταία τιμή.
Η λειτουργία Hold μπορεί επίσης να ενεργοποιηθεί χειροκίνητα, χρησιμοποιώντας μια εξωτερική ψηφιακή είσοδο ή επιλέγοντας τη Λειτουργία Χειροκίνητης Λειτουργίας. Αυτό είναι χρήσιμο για την απενεργοποίηση του ελέγχου κατά την εκτέλεση συντήρησης.

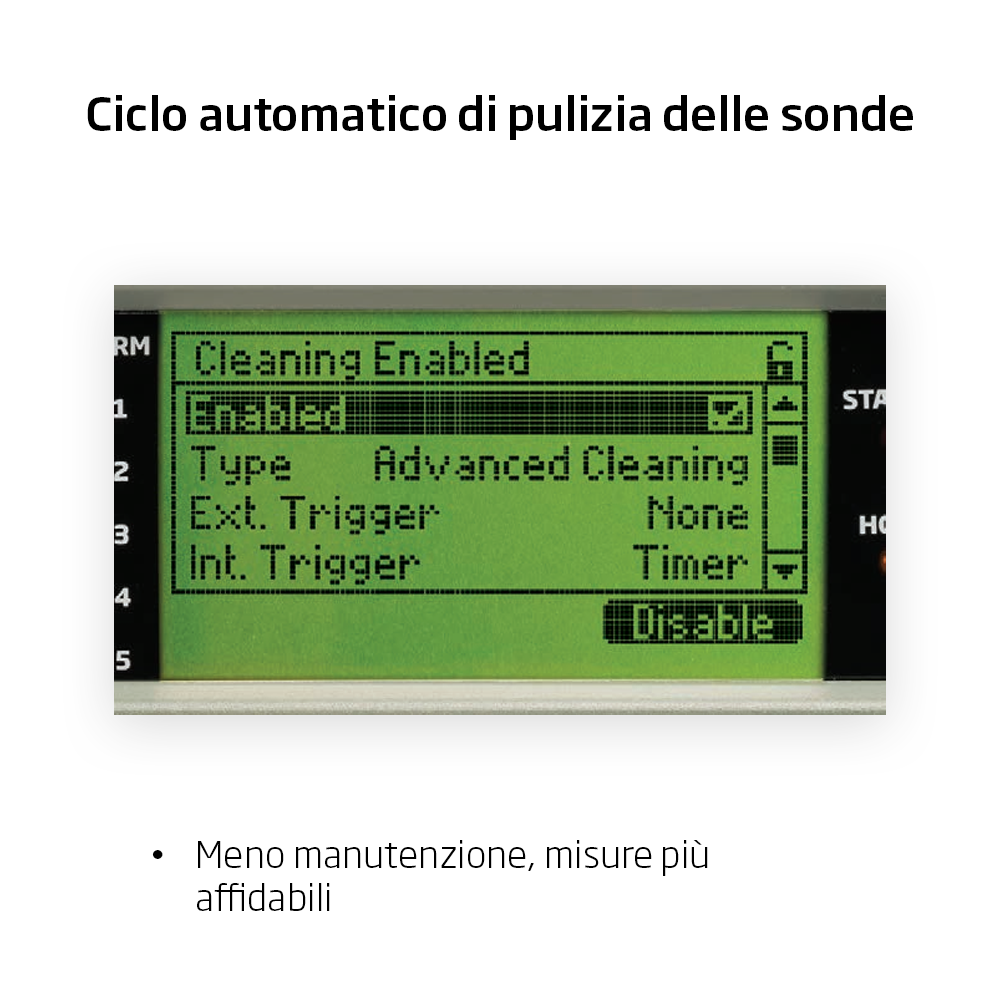

Αυτόματος Κύκλος Καθαρισμού
Δύσκολες εφαρμογές συχνά απαιτούν σχεδόν συνεχόμενη συντήρηση της ηλεκτρόδιο. Μετρήσεις με υψηλά αιωρούμενα στερεά, λίπη, έλαια, χρωστικές και μικροοργανισμούς θα καλύψουν το γυαλί μέτρησης pH, τους αισθητήρες ORP και το σημείο αναφοράς των ηλεκτροδίων. Η λειτουργία καθαρισμού επιτρέπει τον προγραμματισμό ενός ή περισσότερων κύκλων πλυσίματος και χρησιμοποιεί τα ρελέ για την ενεργοποίηση βαλβίδων, αντλιών ή συμπιεσμένου αέρα ανάλογα με τον τύπο πλυσίματος που απαιτείται για τη διατήρηση των αισθητήρων για αξιόπιστα αποτελέσματα.
Ρυθμιζόμενο Σύστημα Συναγερμού
Το σύστημα συναγερμού είναι ρυθμιζόμενο για όλες τις παραμέτρους. Ο συναγερμός μπορεί επίσης να ενεργοποιηθεί από γεγονότα ή από ανώμαλη λειτουργία. Για παράδειγμα, αν ένα ρελέ δοσομέτρησης παραμείνει κλειστό για υπερβολικά μεγάλο χρονικό διάστημα ή αν η θερμοκρασία υπερβεί ένα ανώτατο όριο κατά τη διάρκεια μιας εξώθερμης αντίδρασης εξουδετέρωσης. Εάν αναβοσβήνει το κόκκινο LED σηματοδοτεί κατάσταση συναγερμού.
Όλα τα ρελέ που έχουν ρυθμιστεί για έλεγχο είναι ανενεργά μέχρι να επιλυθεί η κατάσταση συναγερμού.

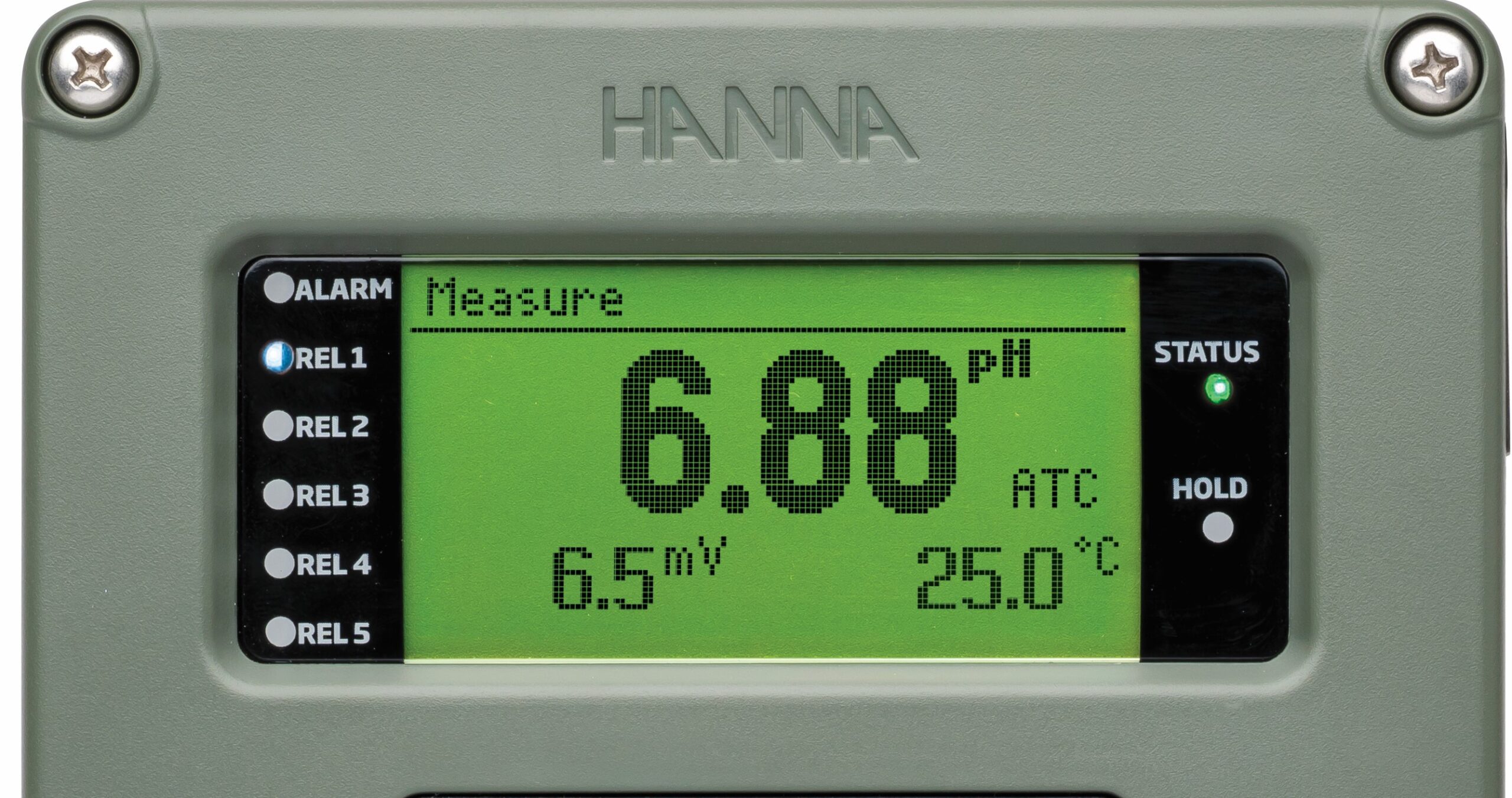

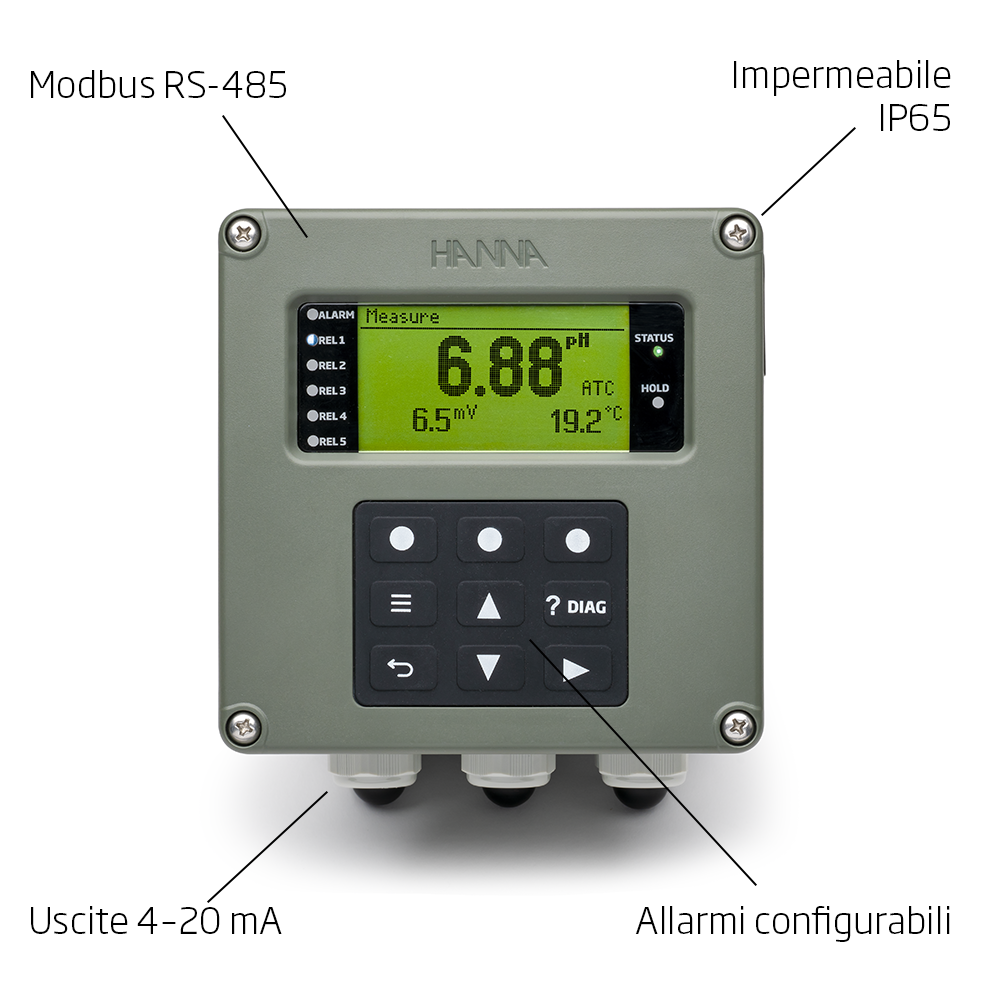

Πληροφορίες LCD
- Η ευδιάκριτη φωτιζόμενη οθόνη LCD εμφανίζει ταυτόχρονα την ένδειξη της μετρούμενης παραμέτρου και της θερμοκρασίας.
- Οι οπτικοί δείκτες λεπτομερειών μέτρησης καθώς και σφαλμάτων εμφανίζονται. Πιέζοντας στο πληκτρολόγιο το πλήκτρο DIAG παρέχει στην οθόνη λεπτομέρειες για το πρόβλημα.
- Ανα πάσα στιγμή η κατάσταση του οργάνου εμφανίζεται στο LED με την ένδειξη STATUS, όπου ανάλογα με το χρώμα του led καταλαβαίνουμε την ομαλή ή μη λειτουργία του ρυθμιστή.
- Σε περίπτωση σφάλματος υπάρχει LED με ένδειξη ALARM
- Για όλα τα ρελέ υπάρχουν ενδείξεις όπου μας ενημερώνουν συνεχώς για την κατάσταση λειτουργίας τους.
Ψηφιακές Είσοδοι
Δύο ψηφιακές είσοδοι για απομακρυσμένη ενεργοποίηση, καθαρισμό και λειτουργίες συντήρησης
Αναλογικές Έξοδοι
Έως 2 αναλογικές έξοδοι και 3 ρελέ χρησιμοποιούνται για έλεγχο και για την αποστολή σήματος σε καταγραφείς δεδομένων, PLC, SCADA και άλλες απομακρυσμένες παρακολουθήσεις.
